コンスルー

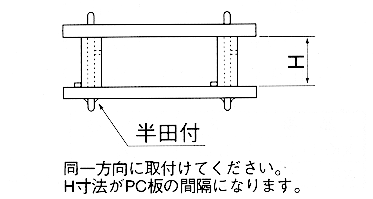

■使用例

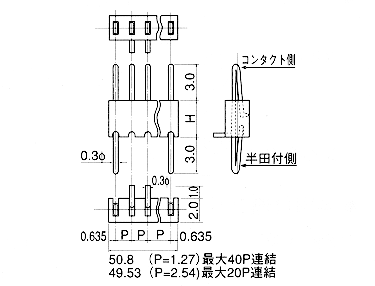

■寸法図

• 表面実装用基板に使用するタイプです。
• 片側（半田付側）は表面実装基板、片側（コンタクト側）は通常のスルーホール基板となります。
• ピッチは１．２７、２．５４mmがあります。
• １．２７mmピッチは最大４０Ｐ連結、２．５４mmピッチは最大２０Ｐ連結
• 両サイドに位置決めピンがつきます。
• 材質
  • ピン部
    • ベリリウム銅 ニッケル下地金メッキ
  • 樹脂部・・・ＬＣＰ樹脂黒色(UL94V-0)
• 電気的仕様はＸＢシリーズと同じです。

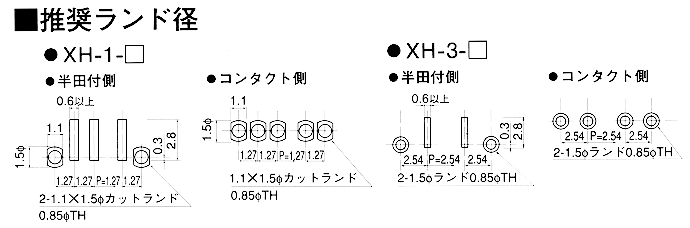

• プリント板適合スルーホール穴（コンタクト側）・・・０．８〜０．９φＴＨ仕上り径（０．８５φ中心に作って下さい。）
• プリント板適合板厚（コンタクト側）・・・０．８〜１．６t
• 使用温度範囲・・・−４０〜＋１２５℃
• 使用湿度範囲・・・０〜８５％ＲＨ（但し結露しないこと。）
• 使用回数・・・５０回以下（同一スルーホール穴に対して）
• 挿抜力(1ピン当り)


  スルーホール穴	挿入力	抜去力
  0.8φ	200g以下	50g以上
  0.85φ	150g以下	30g以上
  0.9φ	100g以下	20g以上

品番	H	P
XH-3-2	2	2.54
XH-3-2.5	2.5	2.54
XH-3-3	3	2.54
XH-3-3.5	3.5	2.54
XH-3-4	4	2.54
XH-3-4.5	4.5	2.54
XH-3-5	5	2.54
XH-3-5.5	5.5	2.54
XH-3-6	6	2.54

■御注文方法
