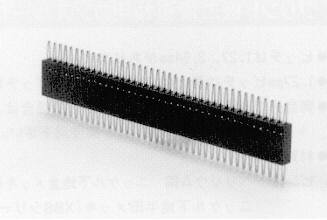

콘스루



PAT

관통 홀 구멍이 소켓으로 변신!!

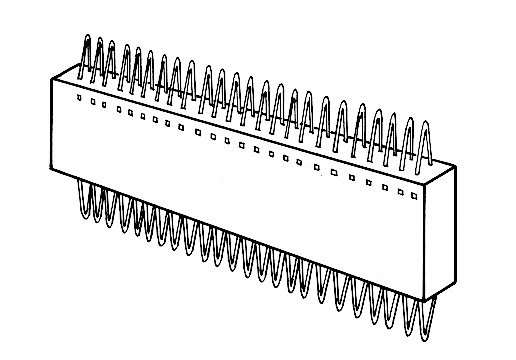

프린트기판의 2단 적층에 콘스루 시리즈

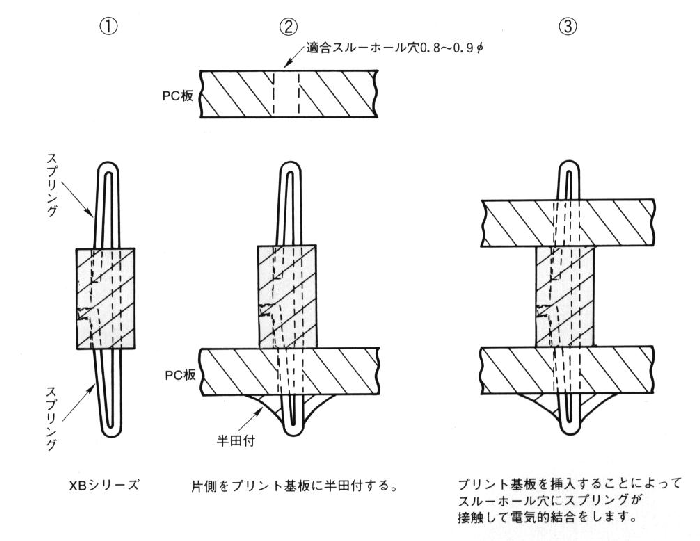

■원리

■콘스루 시리즈의 특징

  1. 본제품 1개로 숫, 암의 겸용이 가능 합니다。(소켓불필요)
  2. 소켓이 필요치 않으므로 프린트기판 대 프린트기판의 높이를 낮게 할 수 있습니다。(1mm~10mm)
  3. XB시리즈 납땜측도 탄성이 있으므로、제품이 기울지 않고、수직으로 세울 수 있습니다。
  4. 양측 공히、납땜으로 부착하여 사용하는 것도 가능 합니다。




■콘스루 시리즈 사용상의 주의

  1. 프린트기판 적합 관통 홀 구멍・・・0.8φ~0.9φTH 마무리 경(0.85φ 중심으로 제작하여 주십시오。)
    (납땜측、콘텍트측 공히) [PC판 기본 경 0.95φ(도금전)(참고치)]
  2. 관통 홀 구멍 처리(①、② 어느 쪽으로 부터의 기판)・・・
    ①핫에어레벨러、납땜레벨러、솔더코타、SC법에 의한 프린트 배선기판
    도금 두께・・동 도금 20μ이상、납땜도금 3μ 이상(6:4공정납땜)
    ②금 도금・・・
    동 도금 20μ 이상、니켈도금 3μ 이상、 금 도금 0.05μ 이상
  3. 관통 홀 구멍에 부착 한 플랙스는 완전히 제거 해 주십시오。
  4. 탈착 회수는、동일 관통 홀 구멍에 대하여、50외 이하로 사용하여 주십시오。
  5. 결로가 없는 장소에서 사용。

    이하 XB시리즈

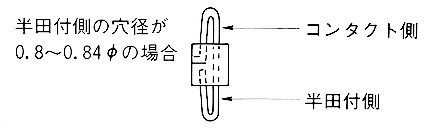

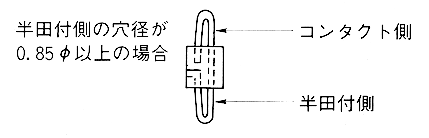

    납땜 부착 측과 콘텍터측을 혼동 하지 않도록 해 주십시오。

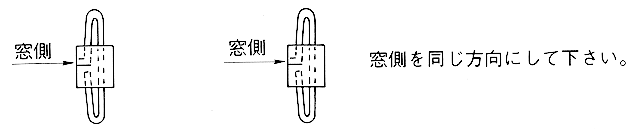

  6. 2개 이상 사용 하는 경우는 동일 방향으로 세워 주십시오。

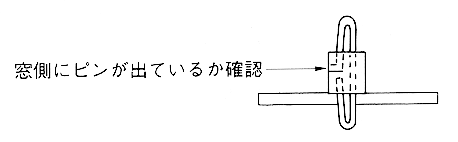

  7. 납땜 부착측을 프린트 기판에 삽입후、창측에 핀이 나와 있는지 확인 후 납땜하여 주십시오。
    (PC판 구멍경이 작을 경우、삽입시、수지로 부터 핀이 빠질 경우가 있습니다。)

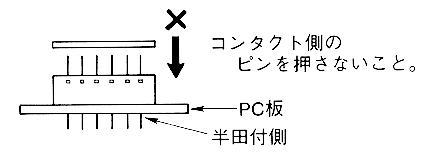

  8. 납땜측에 핀을 삽일 할 때、핀 상부(콘텍터측)를 잡고 삽입 하지 말아 주시기 바랍니다。
    또、삽입 후、핀 상부를 눌러서 정렬 하지 말아 주십시오。(콘텍 하는 PC판의 구멍 경이 0.8φ에 가까울 경우、핀의 견인부가 창에 걸려 스프링의 복원역이 나빠지는 경우가 있습니다。)수지를 잡고 삽입 해 주십시오。
    (반대측에 취부 했을 경우는 관계 없습니다。)
