コンスルー
プリント板二段重ね用コンスルーシリーズ
[XBシリーズ] (１パック10本入) |
ＰＡＴ |
- ピッチは１．２７、２．５４mmがあります。
- １．２７mmピッチは最大４０Ｐ連結、２．５４mmピッチは最大２０Ｐ連結
- 材質
- ピン部
- 樹脂部・・・ＬＣＰ樹脂黒色(UL94V-0)
- リフロー対応型
- 定格電流・・・１A
- 定格電圧・・・１２５V ＡＣ,ＤＣ
- 接触抵抗・・・３０mΩ以下
- 絶縁抵抗・・・５００MΩ以上
- 絶縁耐圧・・・１０００V ＡＣ,ＤＣ１分間
- プリント板適合スルーホール穴・・・０．８〜０．９φＴＨ仕上り径
（コンタクト側）（０．８５φ中心に作って下さい。）
- プリント板適合板厚・・・０．８〜１．６t
- 使用温度範囲・・・−４０〜＋１２５℃
- 使用湿度範囲・・・０〜８５％ＲＨ（但し結露しないこと。）
- 使用回数・・・５０回以下（同一スルーホール穴に対して）
- 挿抜力(1ピン当り)

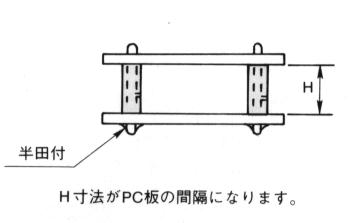

| スルーホール穴 | 挿入力 | 抜去力 |
| 0.8φ | 200g以下 | 50g以上 |
| 0.85φ | 150g以下 | 30g以上 |
| 0.9φ | 100g以下 | 20g以上 |
| 品番 | H | P |
| XB-1-1 | 1 | 1.27 |
| XB-1-1.5 | 1.5 | 1.27 |
| XB-1-2 | 2 | 1.27 |
| XB-1-2.5 | 2.5 | 1.27 |
| XB-1-3 | 3 | 1.27 |
| XB-1-3.5 | 3.5 | 1.27 |
| XB-1-4 | 4 | 1.27 |
| XB-1-4.5 | 4.5 | 1.27 |
| XB-1-5 | 5 | 1.27 |
| XB-1-5.5 | 5.5 | 1.27 |
| XB-1-6 | 6 | 1.27 |
| XB-1-7 | 7 | 1.27 |
| XB-1-8 | 8 | 1.27 |
| XB-1-9 | 9 | 1.27 |
| XB-1-10 | 10 | 1.27 |
| 品番 | H | P |
| XB-3-1 | 1 | 2.54 |
| XB-3-1.5 | 1.5 | 2.54 |
| XB-3-2 | 2 | 2.54 |
| XB-3-2.5 | 2.5 | 2.54 |
| XB-3-3 | 3 | 2.54 |
| XB-3-3.5 | 3.5 | 2.54 |
| XB-3-4 | 4 | 2.54 |
| XB-3-4.5 | 4.5 | 2.54 |
| XB-3-5 | 5 | 2.54 |
| XB-3-5.5 | 5.5 | 2.54 |
| XB-3-6 | 6 | 2.54 |
| XB-3-7 | 7 | 2.54 |
| XB-3-8 | 8 | 2.54 |
| XB-3-9 | 9 | 2.54 |
| XB-3-10 | 10 | 2.54 |

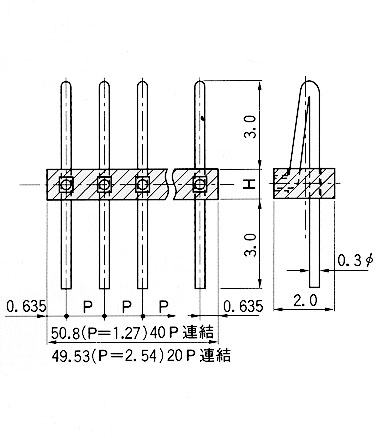

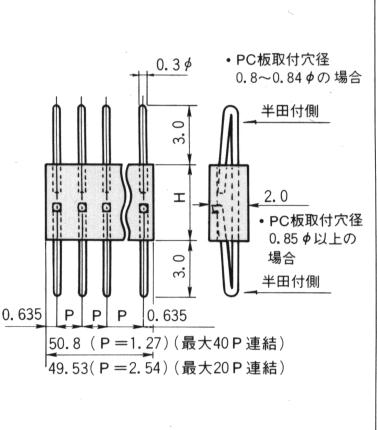

■寸法図
| ＸＢ−□−１〜ＸＢ−□−１.５ |
 |
| ＸＢ−□−２〜ＸＢ−□−１０ |
 |

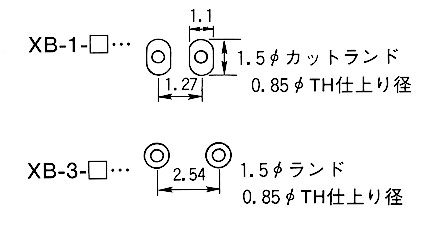

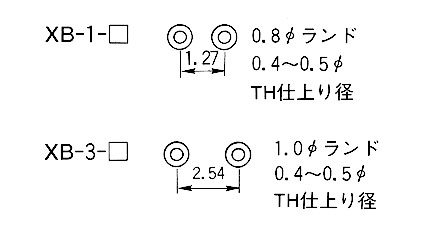

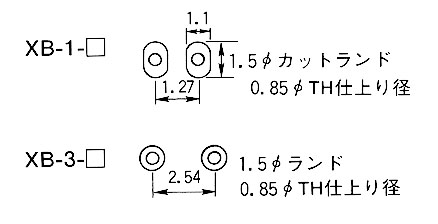

■推奨ランド径
| ●ＸＢ−□−１〜ＸＢ−□−１.５ |
| コンタクト側 |
 |
| 半田付側 |
 |
| ●ＸＢ−□−２〜ＸＢ−□−１０ |
| コンタクト側、半田付側 |
 |
■御注文方法
- ＸＢ−３−３−１０Ｐ←極数を入れて下さい。（極数指定なき場合は最大極数で納品致します。）
使用上の御注意を読んで御使用下さい。
PDFファイル(29KB)
