콘스루
프린트판 앵글 취부형 콘스루 시리즈
[XA시리즈] (１팩 10개입) |
ＰＡＴ |
 |
| ■사용예 |
 |
| 취부 후크ＢＡ시리즈로 고정 하여 주십시오 |

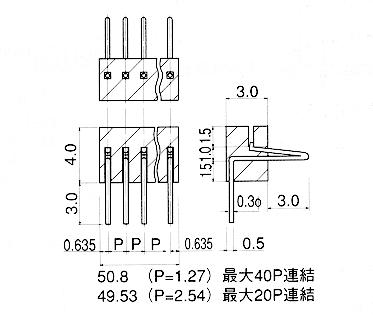

| ■칫수도 |
 |
- 프린트판을 직각으로 취부 할 때에 사용 하여 주십시오。
- １．２７mm피치는 최대 ４０Ｐ 연결、２．５４mm피치는 최대 ２０Ｐ 연결
- 재질
- 핀부・・・베릴륨동
- 수지부・・・ＬＣＰ수지 흑색(UL94V-0)
- 처리
- 리플로우 대응형
- 정격전류・・・１A
- 정격전압・・・１２５V,ＡＣ.ＤＣ
- 접촉저항・・・３０mΩ이하
- 절연저항・・・５００MΩ이하
- 절연내압・・・１０００V ＡＣ,ＤＣ １분간

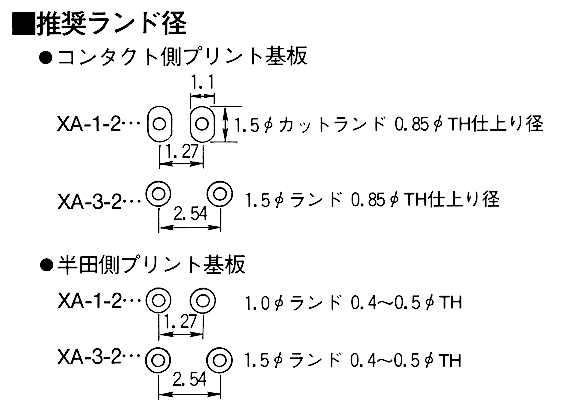

- 프린트판 취부 구멍（납땜부착측）・・・０．４～０．５φ
- 프린트판 적합 구멍경（콘텍트측）・・・０．８～０．９φＴＨ가공경（０．８５φ중심으로 만들어 주십시오。）
- 프린트판 적합두께・・・０．８～１．６t
- 사용온도범위・・・－４０～＋１２５℃
- 사용습도범위・・・０～８５％ＲＨ（단 결로 없을때。）
- 사용회수・・・５０회이하（동일 관통 구멍에 대하여）
- 탈착력(1핀당)
| 관통홀구멍 | 삽입력 | 탈거력 |
|---|
| 0.8φ | 200g이하 |
50g이상 |
| 0.85φ | 150g이하 |
30g이상 |
| 0.9φ | 100g이하 |
20g이상 |
| 품번 | P | 최대극수 |
|---|
| XA-1-2 | 1.27 | 40 |
| XA-3-2 | 2.54 | 20 |
■주문방법
- ＸＡ－３－２－１０Ｐ←극수를 표시 해 주십시오。（극수 지정이 없는 경우는 최대 극수로 납품 해 드립니다。）
■납땜시의 주의
- 프린트기판 납땜측 핀이 구조상 움직여 피치가 맞지 않을 가능성이 있습니다。
프린트기판에 삽입시、핀셋등으로 움직여 삽입 해 주십시오。
■사용상의 주의
- 양측에 취부 블럭[ＢＡ시리즈]를 붙여 나사로 고정 해 주십시오。
화살표 방향에 힘을 가하지 않도록 하여 주십시오。（핀이 끊어질 수 있습니다。）
상기의 가능성이 있는 경우、극수가 많을 때、구멍경이 ０．８에 가까울 경우、납땜 도금등은 큰힘이 가해져、핀의 원Ａ부가 끊어질 염려가
있으므로、실장 시、뒤쪽（원Ｂ부）에 여러곳에 에폭시계 접착제를 발라 ＰＣ판과 고정하여 주십시오。
- 사용상의 주의를 읽고 사용 해 주십시오。
작은 구멍 경（０．８φ정도）에 넣은 경우、스프링이
수지 창에 걸려 회복이 좋지 않게 되는 경우가 있습니다。
이럴 때는 ↓화살표 방향으로 눌러 이완시켜 주십시오。
