스페이서(금속타잎)

■사용예

PC판에 취부 했을때

압착단자를 취부 했을때

• 편측 납땜타잎의 스페이서 입니다。
• 전선에 앞착단자를 취부하여 전원 공급이 가능 합니다。
• 재질・・・・・・황동
• 처리・・・・・・니켈주석도금
• 전류용량
  • 2PB시리즈・・・・・・20A
  • 2.6PB시리즈・・・・・・20A
  • 3PB시리즈・・・・・・30A
  • 4PB시리즈・・・・・・30A
• 추천 랜드경
  • 2PB시리즈・・・・・・2.0Φ (+0.1, -0) TH구멍、랜드경5Φ이상
  • 2.6PB시리즈・・・・・・3.0Φ (+0.1, -0) TH구멍、랜드경6Φ이상
  • 3PB시리즈・・・・・・3.0Φ (+0.1, -0) TH구멍、랜드경6.5Φ이상
  • 4PB시리즈・・・・・・3.0Φ (+0.1, -0) TH구멍、랜드경8Φ이상
• 체결 토오크
  • 2PB시리즈・・・・・・1.5kgf-cm (14.7N-cm)이하
  • 2.6PB시리즈・・・・・・4kgf-cm (39.2N-cm)이하
  • 3PB시리즈・・・・・・6kgf-cm (58.8N-cm)이하
  • 4PB시리즈・・・・・・6kgf-cm (58.8N-cm)이하

• 사용은 관통 홀 기판에 한합니다。(편면 기판에는 사용 할 수 없습니다。)

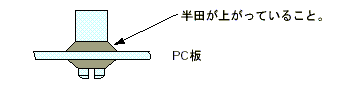

• 부품면까지 납땜이 확실히 된것을 확인하여 주십시오。
