소케트핀
 |

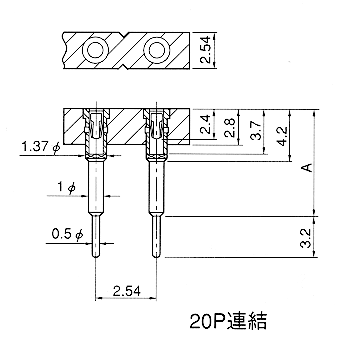

| ２０Ｐ연결 |
 |
- 다리가 긴 소케트 입니다。높이 쌓을 때나 몇 단으로 겹쳐 쌓을 때 사용하여 주십시오。
- ２．５４mm피치、２０핀 연결。
- 적합 메일핀경・・・・・・０．４５～０．６φ
- 프린트판 취부 구멍경・・・・・・０．８φ
■주문방법
WM-6-10P←극수를 표시하여 주십시오。(최대20P)
(지정이 없는 경우 최대연결수로 납품해 드립니다。)
| 품번 | A |
도금사양 |
|---|
| 콘텍터 | 바디 |
|---|
| WM-6 | 6.0 | 금 |
땜납 |
| WM-60 | 6.0 | 금 |
금 |
| WM-8 | 8.0 | 금 |
땜납 |
| WM-80 | 8.0 | 금 |
금 |
| WM-10 | 10.2 | 금 |
땜납 |
| WM-100 |
10.2 | 금 | 금 |
| WM-12 | 12.0 | 금 |
땜납 |
| WM-120 | 12.0 | 금 |
금 |
| WM-15 | 15.0 | 금 |
땜납 |
| WM-150 | 15.0 | 금 |
금 |
■사양〔WD,WM시리즈〕
| 전기적특성 | 정격전류 | 1A |
|---|
| 정격전압 | 125V,DC,AC |
|---|
| 접촉저항 | 10mΩ이하 |
|---|
| 절연저항 | 500MΩ이상 |
|---|
| 절연내압 | 1000V ,DC,AC/1분 |
|---|
| 기계적특성 | 사용온도범위 | -40～+125℃ |
|---|
| 내진성 | 15G에서10～2000Hz |
|---|
| 내충격성 | 150G |
|---|
| 탈착회수 | 100회이상 |
|---|
| 삽입력 | 70g이상(1핀당) |
|---|
| 탈거력 | 70g이상(1핀당) |
|---|
| 재질 | 수지부 | PBT흑색(UL94V-0) |
|---|
내부
콘텍터 | 베릴륨동 |
|---|
| 바디 | 황동 |
|---|
