시트



절연시트 [SHV시리즈] (１팩10매입)

  • 내열난연 포리프틸렌텔레프탈레이트필름 입니다。
  • 양면테이프부착과 미부착 2종류가 있습니다。
  • 사이즈・・・・・・300×300mm
  • 난연성・・・・・・UL94V-2(필름）、UL94VTM-0（양면테이프）
  • 필름색・・・・・・백 표면：광택／무광
  • 사용온도범위
    • 필름한정・・・・・・-40℃～+125℃
    • 양면테이프 부착・・・・・・-10℃～+100℃


구조

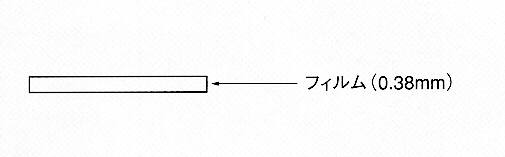

SHV-1A

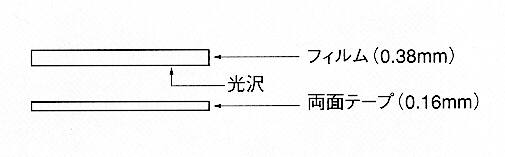

SHV-1B


품번양면테이프부착사이즈
SHV-1A×300×300mm
SHV-1B○


■물리적성질
항목수치단위 측정법
비중1.34　　
인장강도MD460
TD410		kg/cm2ASTM D-882
파열신축도MD150
TD80		％
탄성율15500kg/cm2
파열강도4kg/cm2GASTM D-774

■열적성질
항목수치단위 측정법
융점220℃　
선팽창계수10.2×10-5cm/cm/℃　
열전도율4.1×104cal/cm
sec.℃		　
비열（40℃）0.399cal/g/℃　
클립＜１％ASTM D-2305 150℃ 30min
열변형온도167℃ASTM D-1637 2%왜발성
난연성V-2　　

■전기적성질
항목수치단위 측정법
절연파괴전압19000VoltsASTM D-149
유전율3.31　ASTM D-150 60Hz 25℃
3.26　ASTM D-150 1kHz 25℃
3.16　ASTM D-150 100kHz 25℃
유전정접0.0015　ASTM D-150 60Hz 25℃
0.0040　ASTM D-150 1kHz 25℃
0.030　ASTM D-150 100kHz 25℃
체적고유저항1016Ohm-cmASTM D-257 25℃
