- 내열난연 폴리카보네이드필름 입니다。
- 양면테이프 첨부와 미첨부 2종류 있습니다。
- 사이즈・・・・・・300×300mm
- 난연성・・・・・・UL94V-2(필름）、UL94VTM-0（양면테이프）
- 필름색・・・・・・흑 표면：광택／무광
- 사용온도범위
- 필름한정・・・・・・-40℃～+125℃
- 양면테이프 부착・・・・・・-10℃～+100℃
- 필름한정・・・・・・-40℃～+125℃
| 절연시트 [SHL시리즈] (１팩10매입) |
|---|
|
|
 |

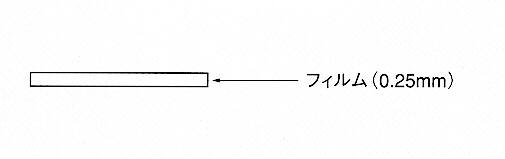

| SHL-1A |
 |

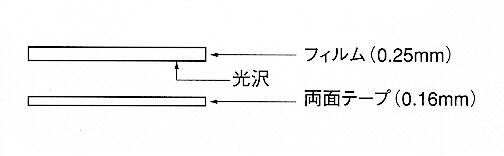

| SHL-1B |
| 품번 | 양면테이프 | 사이즈 |
|---|---|---|
| SHL-1A | × | 300×300mm |
| SHL-1B | ○ |
| 항목 | 수치 | 단위 | 측정법 |
|---|---|---|---|
| 비중 | 1.32 | ||
| 흡수율 | 0.28 | ％ | ASTM D-570 |
| 인장강도 | 670 | kg/cm2 | ASTM D-882 |
| 파단강도 | 620 | kg/cm2 | |
| 신축도 | 25-50 | ％ | |
| 탄성율 | 21800 | kg/cm2 | |
| 인렬강도 | 30-36 | kg/mm | ASTM D-1004(Graves) |
| 항목 | 수치 | 단위 | 측정법 |
|---|---|---|---|
| 열변형온도 | 150 | ℃ | ASTM D-1637 3.52kg/cm2 |
| 글라스전이점 | 156 | ℃ | DSC |
| UL난연성 | V-0 | UL94 | |
| 수평연소시험 평균연소거리 평균연소시간 | 1.4 | in | ASTM D-635 |
| 5 | sec | ||
| ＦＭＶＳＳ | 合格 | ASTM D-618 | |
| 발연성시험 | 6 | D(4min) | ASTM E-662 NFPA 258-NES |
| 36 | D(max) |
| 항목 | 수치 | 단위 | 측정법 |
|---|---|---|---|
| 절연파괴전압 | 17100 | Volts | ASTM D-149 |
| 유전율 | 2.9 | ASTM D-150 60Hz | |
| 2.8 | ASTM D-150 1kHz | ||
| 2.8 | ASTM D-150 1MHz | ||
| 유전정접 | 0.0026 | ASTM D-150 60Hz | |
| 0.0028 | ASTM D-150 1kHz | ||
| 0.0117 | ASTM D-150 1MHz | ||
| 체적고유저항 | 1016 | Ohm-cm | ASTM D-257 |
