테프론(R)시트 [SHF시리즈] (１팩1매입)

  • 내열、내절연성이 우수한 테프론(R)（불소）(PTFE)시트 입니다。
  • 양면테이프 부착과 미부착의 2종류가 있습니다。
  • 난연성・・・・・・UL94V-0(시트）、UL94VTM-0（양면테이프）
  • 색・・・・・・백
  • 사용온도범위
    • 시트한정・・・・・・-55℃～+260℃
    • 양면테이프부착・・・・・・-10℃～+100℃


구조

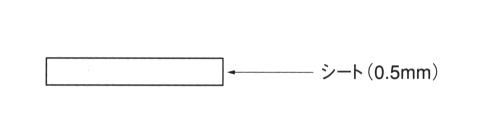

SHF-1A

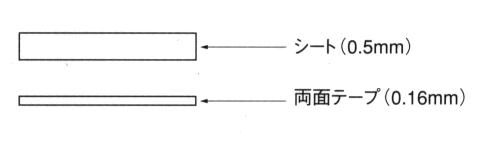

SHF-1B


품번양면테이프부착사이즈
SHF-1A×300×300mm
SHF-1B○290×290mm

■특성 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　특성단위ASTM시험법PTFE
물리적융점℃－327
비중－D7922.14-2.20
기계적인장강도MPa{kgf/c㎡}D63813.7-34.3
{140-350}
신축％D638200-400
압축강도MPa{kgf/c㎡}D69511.8{120}
충격강도J/m{kgf･cm/cm}D526A160{16.3}
경도(락웰)－D785－
경도(쇼어)－D2240D50-55
휨탄성율GPa{103kgf/c㎡}D7900.55{5.6}
인장탕성율GPa{103kgf/c㎡}D6380.40-0.55
{4.1-5.6}
운동마찰계수－0.69MPa{7kgf/c㎡}
3m/min		0.10
열적열전도율MW/(m･k){104cal/cm･sec･℃}C17725.1{6.0}
비열KJ/(kg･K){cal/(℃･g)}－1.05{0.25}
선팽창계수105/℃D69610
볼 프레셔℃－180
온도열변형1.81MPa{18.5kgf/c㎡}℃D64855
0.45MPa{4.6kgf/c㎡}℃－121
최고사용온도(연속)℃(무중력)260
전기적체적저항율Ω･cmD257(50%.RH.235)>1018
절연파괴강도(단시간)MV/m{kV/mm}(3.2mm두께)D14919
유전율60HzpF/mD150<18.6{<2.1}
103HzpF/mD150<18.6{<2.1}
106HzpF/mD150<18.6{<2.1}
유전정접60Hz－D150<0.0002
103Hz－D150<0.0002
106Hz－D150<0.0002
내아크성secD495>300
耐久性その他흡수율(２４ｈ)％D570<0.01
3.2mm두께　연소성－(UL/94)V-0
Oxygen Index－D2863>95
직사일광의영향－－ 없음
약산의영향－D543 없음
강산의영향－D543 없음
약알칼리영향－D543 없음
강알칼리영향－D543 없음
용제알칼리영향－D543 없음

※테프론(R)은 三井・デュポンフロロケミカル(株)의 등록상표 입니다。
