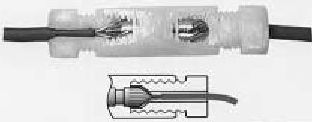

원터치콘넥터
- 손가락으로 나사 체결만으로 케이블을 유지합니다。
- 실험시 회로를 변경하거나 할 때 사용해 주십시오。
- 재질
- 바디・・・・・・나이론백색
- 중심・・・・・・황동(주석도금)
- 사용온도범위・・・・・・-２０～+１２５℃
- 케이블 유지력
- POL-1
- ＡＷＧ１８・・・・・・１０kg
- ＡＷＧ２０～２４・・・・와이어의 강도 이상
- POL-2
- ＡＷＧ１２・・・・・・２０kg
- ＡＷＧ１４・・・・・・１５kg
- ＡＷＧ１６・・・・・・１２kg
- ＡＷＧ１８・・・・・・１１kg
- POL-3
- ＡＷＧ８・・・・・・・３６kg
- ＡＷＧ１０・・・・・・２７kg
| 품번 | POL-1 | POL-2 | POL-3 |
|---|
| 적합와이어도체경（연선） | AWG18～24 | AWG12～18 | AWG8～10 |
| 정격최대전류 | 15A | 30A | 40A |
| 외경칫수 | 7.2φ×27 | 9.7φ×39 | 12.8φ×44 |
- 복수 와이어의 결선도 가능
- POL-2의 경우 (최대 2선까지 와이어가 취부 가능합니다)
- (AWG18 2선) (AWG18 1선＋AWG18 1선)
- POL-3의 경우 (최대 3선까지의 와이어가 취부 가능합니다)
- (AWG14 2선） (AWG16 2선) (AWG18 3선) (AWG20 3선)
- (AWG12 1선+AWG20 2선) (AWG12 1선+AWG14 1선) (AWG14 1선+AWG16 1선) (AWG12 1선+AWG20 2선)
- (AWG14 1선+AWG18 2선) (AWG14 1선+AWG20 2선) (AWG16 1선+ AWG18 2선) (AWG16 1선+AWG20 2선)
- (AWG18 2선+AWG20 1선)
