프린트판 취부대
프린트판 무홀 취부대
［SF、SG시리즈] (１팩100개입)
ＰＡＴ

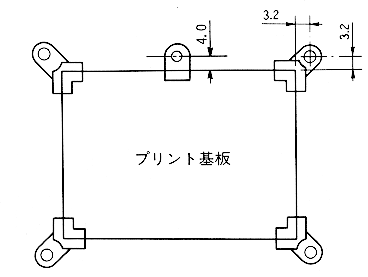

■사용예
ＳＦ시리즈에
ＥＰ시리즈
를 사용 한 경우
표면실장기판、고밀도실장기판과 같은 프린트기란에 취부용 구멍을 뚫을 공간이 없는 경우、끼워 넣어서 고정이 가능한 제품입니다。
큰 프린트기판의 경우는 옆에 ＳＧ시리즈를 넣어 주십시오。
샤시(베이스)와 프린트기판의 거리는 １．５mm가 됩니다만、그 이상 필요한 경우는、
ＥＰ시리즈
를 밑에 넣어서 올려 수mm 확보 가능합니다。
재질・・・・・・아세탈코포리머 유백색(UL94HB)
사용온도범위・・・・・・－４０℃～＋８５℃
품번
A
B
프린트판
판두께
SF-0.6
0.55
1.9
0.6
SF-0.8
0.75
1.7
0.8
SF-1.0
0.95
1.5
1.0
SF-1.2
1.15
1.3
1.2
SF-1.6
1.55
0.9
1.6
품번
A
B
프린트판
판두께
SG-0.6
0.55
1.95
0.6
SG-0.8
0.75
1.75
0.8
SG-1.0
0.95
1.55
1.0
SG-1.2
1.15
1.35
1.2
SG-1.6
1.55
0.95
1.6
취부 구멍 위치

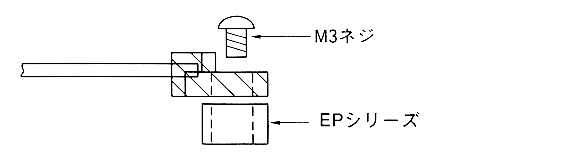

샤시(베이스)로 부터１.５mm이상 올리는 경우、
ＥＰ시리즈
를 밑에 넣어 주십시오。
