MAC8　표면실장용（2단적재）

표면실장용（2단적재）

표면실장용 2단적재단자 [HRP시리즈] (1팩10개입)	ＰＡＴ

（주）종래의 ＨＲ시리즈는 강도향상、휨방지를 위해、재료을 LCP에서 PPS로 변경하였습니다
（종래타잎도 공급 하고있습니다）

ＨＲＰ－２０Ｐ와ＭＦ－３－１

ＨＲＰ－２０Ｐ와ＰＤ－７

메일기판측에 본제품을 취부（표면실장）、서브기판측에 소케트핀（구멍필요）을 취부하여 탈착이 가능한 2단 적재 하는 단자입니다。
소케트를 사용하지않고 직접 납땜츠로도 사용 가능합니다。
리플로에 걸 수 있는 타잎입니다。

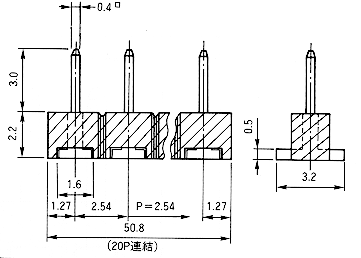

２．５４mm피치로２０핀 연결
사용온도범위・・・・・・－４０～＋１２５℃
재질
- 핀부・・・황동
- 수지부・・・ＰＰＳ흑색(UL94V-0)
처리
- HRP-20P-G・・・・・・니켈성금도금
- HRP-20P-S・・・・・・니켈성주석도금
전류용량
- 소케트사용의 경우・・・・・・１A
- 직접 납땜의 경우・・・・・・・２A
절연저항・・・・・・５００MΩ이상
절연내압・・・・・・１０００V ＡＣ、ＤＣ１분간

취부참고도

ＨＲＰ－２０Ｐ와ＭＥ－３－１

■참고칫수

메인기판측	서브기판측	기판간높이 H(mm)
HRP-20P-G HRP-20P-S	ME-3-1 MF-3-1	4.7
	PD-7	2.6
	PC-10	2.7
	PC-11	2.7
	直接半田付	2.2

■실장시의 주의
・긴 연결수로 사용하는 경우、리플로시 수지부에 휨이 발생하는 경우가 있으므로、수군데에 접착제를 발라 주십시오。

・접착제를 사용하지 않는 경우、양사이드에 HW-JIG를 사진처럼 취부 하여 휩을 방지 할 수 있습니다。리플로후、제거하여 주십시오。

■주문방법
ＨＲＰ－１０Ｐ－Ｇ
Ｇ・・・・・・니켈성금도금
Ｓ・・・・・・니켈성주석도금
１０Ｐ・・・・극수를 기입해 주십시오(최대20Ｐ)

PDF파일(30KB)
