체크용 단자

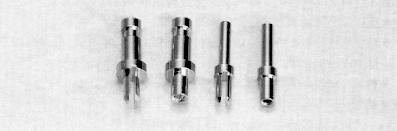

체크용 단자[CT시리즈] (１팩1,000개입)

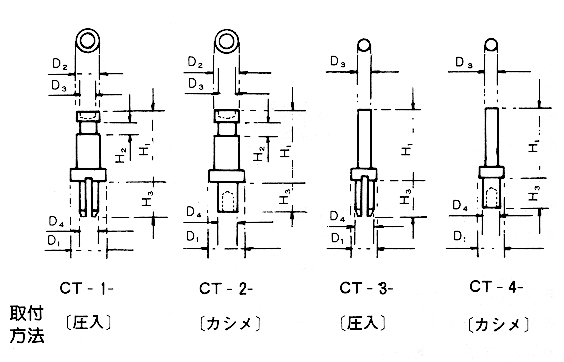

■치수표
품번D1D2D3D4H1H2H3 프린트판

취부 구멍경

압입공구
선단팁
CT-1-13.02.01.41.626.01.03.01.6φ P-7
CT-1-23.02.01.41.6210.01.03.01.6φ
CT-1-33.02.01.41.6215.01.03.01.6φ
CT-2-13.02.01.41.76.01.02.51.8φ　
CT-2-23.02.01.41.710.01.02.51.8φ
CT-2-33.02.01.41.715.01.02.51.8φ
CT-3-12.0-1.21.626.0-3.01.6φ P-4
CT-3-22.0-1.21.6210.0-3.01.6φ
CT-3-32.0-1.21.6215.0-3.01.6φ
CT-4-12.0-1.21.56.0-2.51.6φ　
CT-4-22.0-1.21.510.0-2.51.6φ
CT-4-32.0-1.21.515.0-2.51.6φ
※압입공구 선단 팁 P시리즈는 본체PCX-1가 없으면 사용 할 수 없습니다。
※압입공구가 없어도 손으로 눌러 삽입 가능 합니다。
